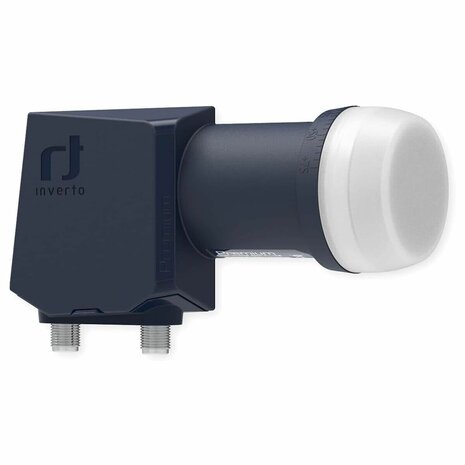

Specifiek ontworpen en geselecteerd om te voldoen aan de vraag van de wereldwijde DTH-markt naar een concurrerende en 4G/LTE-beschermde oplossing, biedt deze LNB geoptimaliseerde ontvangstcapaciteiten met behulp van de nieuwste chipsettechnologie en golfgeleiderontwerp voor satellietsignaalontvangst. Het maakt de ontvangst van satelliet-tv en -radio mogelijk van een enkele satelliet en de distributie ervan naar twee single tuner Set-top boxen (of 1 twin tuner PVR). De LNB ondersteunt HD- en UHD-transmissies, levert ongeëvenaarde RF-prestaties, zeer laag stroomverbruik en is ontworpen om interferentie van 4G/LTE-transmissies te verminderen.
Geproduceerd volgens de hoogste industriële kwaliteitsnormen en ontworpen om te voldoen aan strikte specificaties, is deze LNB een ideale oplossing voor veeleisende klanten van DTH-operators en satellietomroepontvangst over de hele wereld.
Specificaties
- Laag faseruis, DVB-S2 (HD en UHD) compatibel
- Zeer lage ruisfiguur
- Laag stroomverbruik
- Hoge kruispolarisatie-isolatie
- Hoge frequentiestabiliteit
- Laag band ingang frequentiebereik: 10,7 GHz ~ 11,7 GHz
- Laag band uitgang frequentiebereik: 950 MHz ~ 1950 MHz
- Laag band LO frequentie: 9,75 GHz
- Hoog band ingang frequentiebereik: 11,7 GHz ~ 12,75 GHz
- Hoog band uitgang frequentiebereik: 1100 MHz ~ 2150 MHz
- Hoog band LO frequentie: 10,6 GHz
- Ruisfiguur: 0,2 dB typ. (max. 0,7 dB)
- LO temperatuurafwijking: ±2,0 MHz max.
- LO initiële nauwkeurigheid: ±500 kHz max.
- LO faseruis @ 1 kHz: -70 dBc/Hz
- LO faseruis @ 10 kHz: -80 dBc/Hz
- LO faseruis @ 100 kHz: -90 dBc/Hz
- LO faseruis @ 1 MHz: -100 dBc/Hz
- Conversieversterking: 57 dB ~ 67 dB
- Versterkingsrimpel (over 26 MHz bandbreedte): 1 dB max. (piek-tot-piek)
- Versterkingsvariatie (over volledige band): 4 dB max. (piek-tot-piek)
- Beeldverwerping: 40 dB min.
- 3e orde intermodulatie - ICP3: +10 dBm min.
- 1 dB compressiepunt (@ uitgang): 0 dBm min.
- Kruispolarisatie-isolatie: 22 dB min.
- Besturingssignaal Ca (V): 10,0 V ~ 14,0 V
- Besturingssignaal Cb (H): 16,0 V ~ 20,0 V
- Besturingssignaal Cc (bandwisseling): 22 kHz ± 4 kHz
- Uitgang VSWR: 2,0 : 1 max.
- In-band spurious niveau: -65 dBm max.
- Stroomverbruik: 150 mA max. (10 VDC ~ 20 VDC)
- Bedrijfstemperatuur: -30 °C ~ +60 °C
- Uitgangsimpedantie: 75 Ω (F-type)
- Uitgang connector type: F-Type (female)
