3-poorts einddoos voor satelliet en terrestrisch

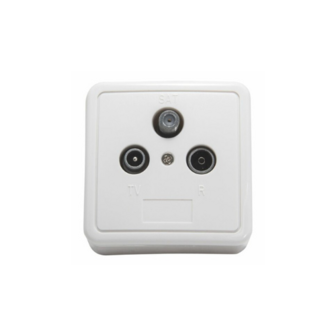

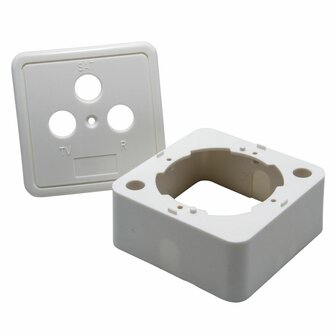

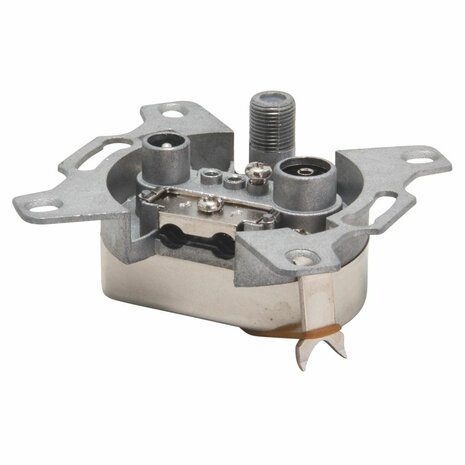

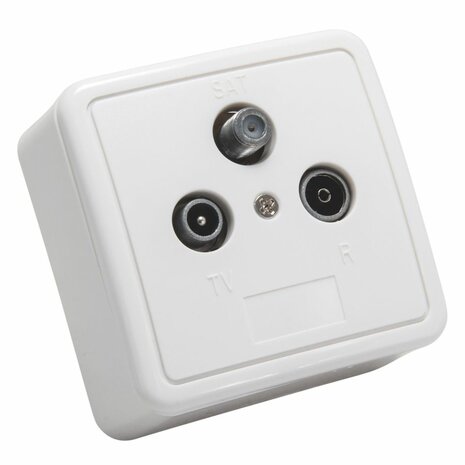

Triax GAD 269 LTE is een einddoos voor satellietontvangst en meer. De wandcontactdoos is voorzien van 3 poorten (tv, R-FM en SAT) en wordt geleverd inclusief een wit plastic frame en afdekplaat. Verder is hij afgeschermd voor LTE-signalen in het tv-pad (boven 700 MHz).
Technische specificaties Triax GAD 269 LTE
- Type: einddoos incl afdekplaat en frame
- Afschermingsfactor UHF: > 75 dB
- Frequentiebereik FM: 87,5-108 MHz
- Frequentiebereik TV: 5-74 / 125-694 MHz
- Frequentiebereik SAT: 950-2150 MHz
- Verlies IN-FM: 2 dB
- Verlies IN-TV: 2 dB
- Verlies IN-SAT: 2,5 dB
- Retourverlies IN: 14 dB @ 47MHz -1.5dB/Oct.
- Retourverlies FM: 11 dB
- Retourverlies SAT: 10-6 dB
- Retourverlies TV: 14 dB @ 47MHz -1.5dB/Oct. (10@68-75MHz)
- Impedantie: 75 Ω
- Tensile strength
- Inner conductor 1 (Ø): > 25 @ 0.75mm N/mm2
- Inner conductor 2 (Ø): > 50 @ 1.13mm N/mm2
- Screening efficiëntie: EN50083-2 (klasse A)
- DC Passthrough SAT: Ja, 30 VDC/1 A
- Bedrijfstemperatuurbereik: -25 tot +55 °C
- Connector FM: IEC (female)
- Connector TV: IEC (male)
- Connector SAT: F-connector (female)
- Afmeting verpakking (h x b x d): 7 x 7 x 4 cm
- Gewicht: 150 gram
