Astra 1 + 3 LNBs

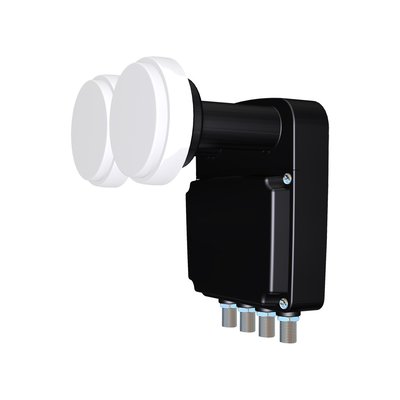

Inverto IDLB-QUDM21-MNO43 DUO Quad tbv 78/88cm


Specifically designed for the European DTH markets, this Monoblock LNB allows for dual satellite reception. It can be used for satellite broadcast reception (on an 80cm dish antenna) of the Astra 19.2°E and 23.5°E satellites spaced with 4.3°. This LNB enables the signal distribution to maximum four Set Top Boxes with Single Tuner (or two STBs with Twin Tuner). It is optimized for High Definition transmissions and provides excellent Noise Figure performance. Designed to meet strict specifications and manufactured to the highest industry quality standards, this LNB is an ideal solution for satellite broadcast reception across Europe.

Main Features

• Low Phase Noise, DVB-S2 (HDTV) compliant

• Low Noise Figure (0.2 dB)

• Low Power Consumption

• High Cross Polarization isolation

• High Frequency Stability

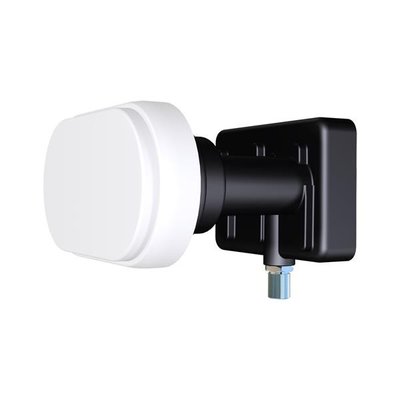

Duo single LNB van Inverto

De Inverto IDLB-SINM26-DAB43-8PP duo single LNB is ontworpen om Astra 1 (19.2° Oost) en Astra 3 (23.5° Oost) te ontvangen op schotelantennes van 75-85 cm. Deze Inverto LNB heeft 1 uitgang en is geschikt voor 1 receiver (single tuner). Hiermee heeft u in West-Europa goede satellietontvangst.

In het kort

• HDTV-DVBS2 compliant
• Laag ruisgetal
• Laag energieverbruik
• Hoge Cross-Pole prestaties
• DiSEqC

Technische specificaties Inverto IDLB-SINM26-DAB43-8PP

• Geschikt voor HD TV: Ja
• Lage band input frequentiebereik: 10.7 GHz ~ 11.7 GHz
• Lage band output frequentiebereik: 950 MHz ~ 1950 MHz
• Lage band LO frequentie: 9.75 GHz
• Hoge band input frequentiebereik: 11.7 GHz ~ 12.75 GHz
• Hoge band output frequentiebereik: 1100 MHz ~ 2150 MHz
• Hoge band LO frequency: 10.6 GHz
• Ruisgetal: 0.2 dB typ. (0.7 dB max.)
• LO temperatuur drift @ 25° C: ± 3.0 MHz max.
• LO initiële nauwkeurigheid: ± 1.0 MHz max.
• LO ruisfase @ 10 kHz: -90 dBc / Hz max.
• Conversie gain: 55 dB min.
• Gain ripple (over 26 MHz bandwidth): ± 0.75 dB
• Gain variatie (full band): ± 4 dB max.
• Image rejectie: 40 dB min.
• 1 dB compressiepunt (output): 0.0 dBm min.
• Kruispolarisatie isolatie: 22 dB min.
• Output VSWR: 2.5 : 1
• In-band spurious niveau: -60 dBm max.
• Stroomverbruik: 120 mA max. @ 11 V ~ 20 V
• Bedrijfstemperatuur: -30 °C ~ +60 °C
• Uitgangsimpedantie: 75 Ω
• Connector: F-connector (female)
• Aanbevolen schotelafmeting: 75 cm ~ 85 cm (F/D = 0.6)
• Gewicht: 210 g

Inverto/Hirschmann DUO Twin lnb 19+23.5 60 cm twin duo 4,3 graden
Astra 1 / Astra 3
Feed 23 mm en 40 mm.

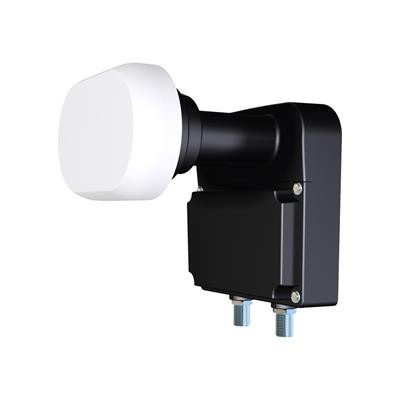

Inverto IDLB-TWNM22-MNO43 DUO Twin tbv 78/88cm

Specifically designed for the European DTH markets, this Monoblock LNB allows for dual satellite reception. It can be used for satellite broadcast reception (on an 80cm dish antenna) of the Astra 19.2E and 23.5E satellites spaced with 4.3°. It enables the signal distribution to maximum two Set Top Boxes with Single Tuner (or one STB with Twin Tuner). The LNB is optimized for High Definition transmissions and provides excellent Noise Figure performance. Designed to meet strict specifications and manufactured to the highest industry quality standards, this LNB is an ideal solution for satellite broadcast reception across Europe.

 Main Features

• Low Phase Noise, DVB-S2 (HDTV) compliant

• Low Noise Figure (0.2 dB)

• Low Power Consumption

• Very high Cross Polarization Isolation

• Very high Frequency Stability

Specs:

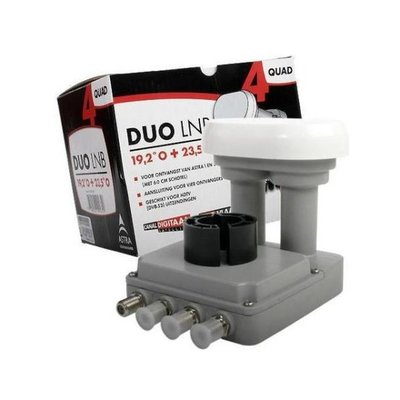

CanalDigitaal / TV Vlaanderen DUO LNB Quad. Kleur van het product: Grijs

De DUO LNB van ASTRA en CanalDigitaal is eenvoudig gezegd een LNB waarmee u makkelijk meerdere satellietposities kunt ontvangen. En wel de ASTRA 19,2- en ASTRA 23,5-satellietposities, waarmee u kunt genieten van het uitgebreide zenderaanbod van CanalDigitaal. Er zijn twee uitvoeringen van de DUO LNB beschikbaar.

DUO LNB Quad
De DUO LNB Quad beschikt over vier uitgangen waar u coaxkabels op kunt aansluiten. Zo kunt u maximaal vier ontvangers in huis voorzien van radio- en tv-signalen, of u kunt op twee ontvangers met opnamemogelijkheden onafhankelijk kijken naar televisie en opnemen.

Natuurlijk kunt u ook gewoon één satellietontvanger aansluiten op de DUO LNB.
Geschikte schotel

De DUO LNB (Twin en Quad) is ontwikkeld voor gebruik met de veelgebruikte 64cm Triax-schotel. Het is belangrijk om te controleren of uw schotel geschikt is voor gebruik met de DUO LNB.

De DUO LNB verstuurt satellietsignalen van meerdere satellietposities door de coaxkabel naar uw satellietontvanger. U heeft daarom ook een geschikte satellietontvanger nodig die de signalen van meerdere satellietposities kan onderscheiden en vertalen naar beeld en geluid op uw televisie.

Met een technische term heet dat DiSEqC: Digital Satellite Equipment Control. Het is van belang dat u in het bezit bent van een geschikte satellietontvanger die beschikt over DiSEqC-ondersteuning voor gebruik met de DUO LNB.

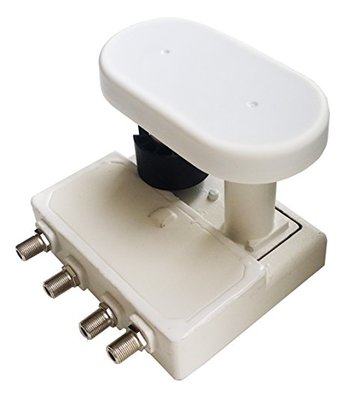

Relook RE-43QMD80 DUO Quad lnb 19+23.5 tbv 80 cm

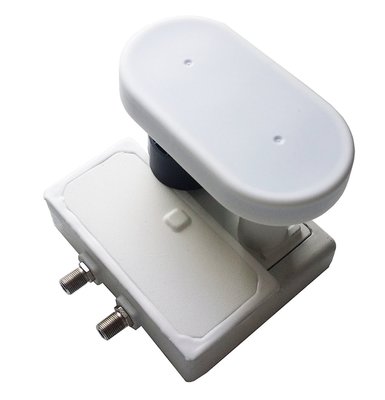

Relook RE-43TMD80 DUO Twin lnb 19+23.5 tbv 80 cm

Relook RE-MDS43 DUO Single lnb 19+23.5 tbv 80 cm

Monoblock 4.3° met een enkele uitgang voor een 80 cm schotel.

Feeddikte 23mm, adapterring voor 40 mm lnb houder bijgevoed.
